Vous le savez au domo-lab, j’adore tester des supports alternatifs pour faire de la domotique DIY. L’année dernière, faute de Raspberry Pi à cause de la pénurie qui perdure et des quelques unités qui sortent qui se revendent à prix d’or, j’ai expérimenté le VIM de Khadas. Un nano ordinateur qui répond en tous points aux exigences du Raspberry Pi. Taille mini, consommation réduite, Wi-Fi, Ethernet Giga, Bluetooth, processeur quad core puissant… Et surtout plus besoin de carte SD incertaine et peu fiable, non le VIM 3 embarque une mémoire eMMC fiable et endurante et ça change tout !

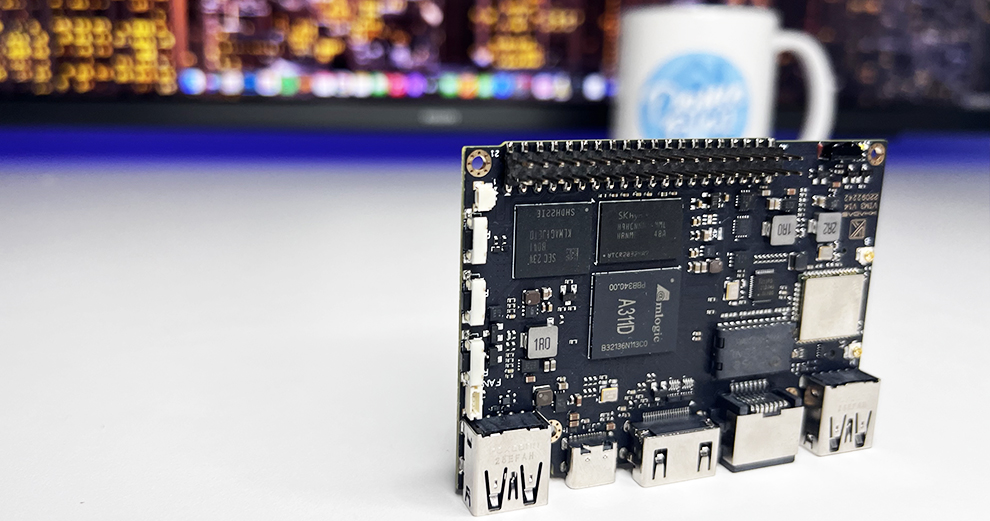

La mémoire eMMC embarquée, rien que pour ça le VIM3 est un champion
Si le Raspberry Pi est un support idéal pour constituer une box domotique maison, son seul défaut réside finalement dans son système de stockage très précaire : La carte Micro SD. La carte SD est bien pour un appareil photo, mais absolument pas faite pour des cycles de lectures/écritures répétées. Heureusement une alternative existe et consiste à coupler un disque SSD au Rapsberry Pi, connecté aux ports USB du RPi pour contourner cette faiblesse.
En ce qui concerne Khadas, la marque a corrigé ce problème d’entrée de jeu avec l’intégration d’une puce eMMC embarquée dans son nano ordinateur. De quoi offrir une alternative robuste pour le stockage de votre système domotique. Pas de soucis de corruption de données, de domotique cassée ou encore de système incertain. Avec la eMMC, la fiabilité est au rendez-vous !
La carte SD reste possible mais inutile face à ce choix de stockage de qualité

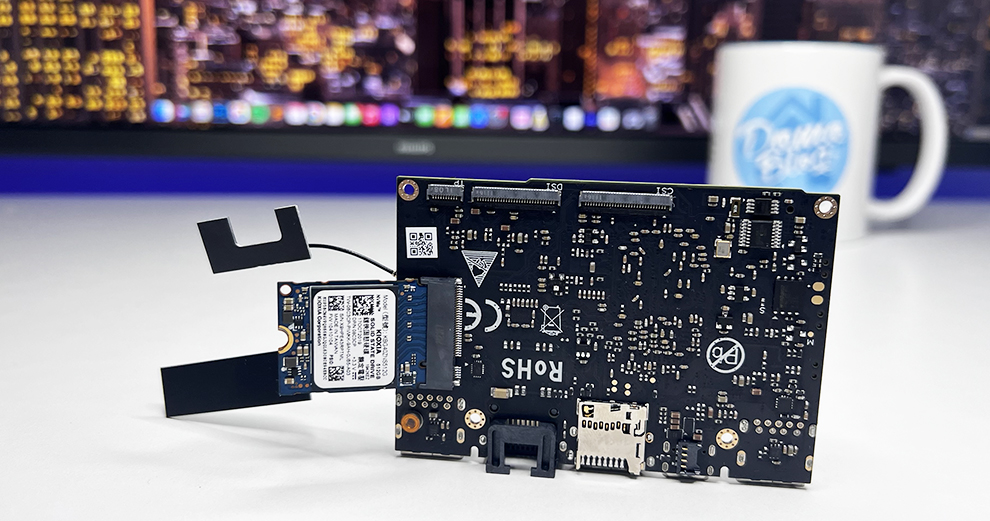

Etant donné la variété de supports de stockage qualitatifs disponibles, entre eMMC interne et SSD M2, autant dire que bien qu’un port Micro SD soit disponible, ce n’est pas celui que nous allons choisir pour effectuer l’installation de notre système domotique. Mais nous allons toutefois utiliser la carte SD simplement dans la phase d’installation. Un peu comme vous utilisez une clé USB bootable pour installer Windows sur votre PC ou un dvd/cd pour ceux qui ont connu cette belle époque 😀
VIM3 : Des caractéristiques parfaites pour la domotique
Le Khadas VIM 3 est un nano ordinateur qui tout comme le Raspberry Pi 4, se décline en plusieurs versions. Deux plus exactement, ma version standard avec 2Go de mémoire DDR 4et 16Go de stockage eMMC, ou la version VIM3 PRO avec 4Go de mémoire DDR4 et 32Go de stockage eMMC. Pour le reste des caractéristiques, elles sont communes aux deux versions. Processeur, réseau, Wi-Fi, USB… Le tout orchestré par un processeur puissant Amlogic A311D – x4 2.2Ghz Cortex A73, x2 1.8Ghz Cortex A53.
Home Assistant OS officiellement supporté sur VIM3
Dans un précédent guide, nous avons vu comment déployer la domotique Home Assistant sur le khadas VIM1s, la version la plus light de la gamme Khadas, avec la version 3, nous avons une version un peu plus chère mais aussi et surtout plus robuste et pleinement compatible avec Home Assistant. En effet avec le VIM1s, il n’est pas possible d’utiliser une version HA OS, il faut passer par Ubuntu et y installer une version core du système domotique.
VIM1s une box domotique DIY Jeedom ultra performante pour moins de 70€
Nous avons découvert la semaine dernière la version DIY de la domotique Home Assistant la plus abordable du moment disposant de caractéristiques techniques impressionnantes avec le Khadas VIM1s. Vous avez été très nombreux à me contacter à ce sujet pour…
Nous savons tous que la version Operating System est la version la plus optimisée pour constituer une box domotique DIY, c’est pourquoi cette version VIM3 est encore plus intéressante puisqu’elle dispose de sa propre image officielle de Home Assistant OS directement disponible dans les dépôts de Nabu Casa. Il s’agit donc d’une image maintenue par les équipes Home Assistant direct et donc une valeur sûre.
Comment installer Home Assistant OS sur Khadas VIM 3 ?
Temps nécessaire : 5 minutes
En moins de 5 minutes et le minimum de manipulation, nous allons vous expliquer comment déployer la domotique Home Assistant OS sur le Khadas VIM3. Suivez simplement ces quelques étapes et laissez vous guider.
- Télécharger l’image pour VIM 3
Comme mentionné plus haut, nous allons utiliser une carte SD uniquement à des fins d’installation, une fois l’installation terminée, nous passerons la SD aux oubliettes ou peut-être à des fins de stockage annexe mais c’est tout.
Procédez alors au téléchargement de cette image de owon dans un premier temps - Préparer la carte SD à l’aide de Balena Etcher

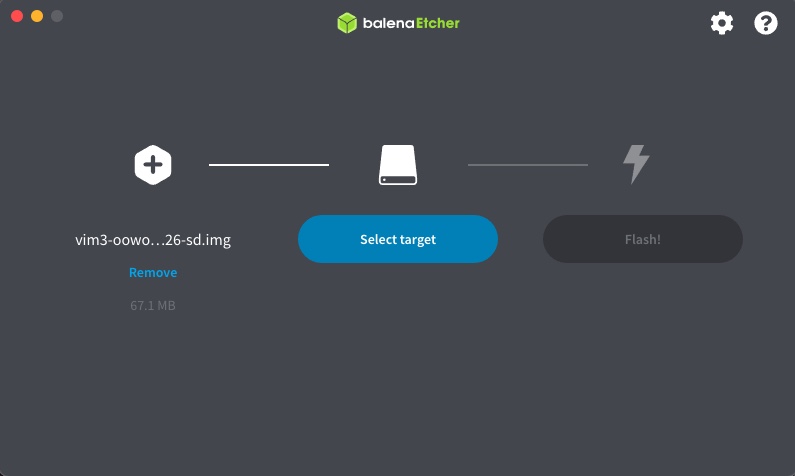

Nous l’avons vu à différentes reprises, procédez à l’écriture de l’image sur la carte SD avec le très bon logiciel Balena Etcher.
- Démarrer le VIM3 sur la carte SD
À présent, insérez la carte SD dans la fente du VIM3 et branchez ce dernier sur un écran, un clavier et le réseau avant d’y connecter une alimentation USB-C.
- Entrer dans l’assistant Owon

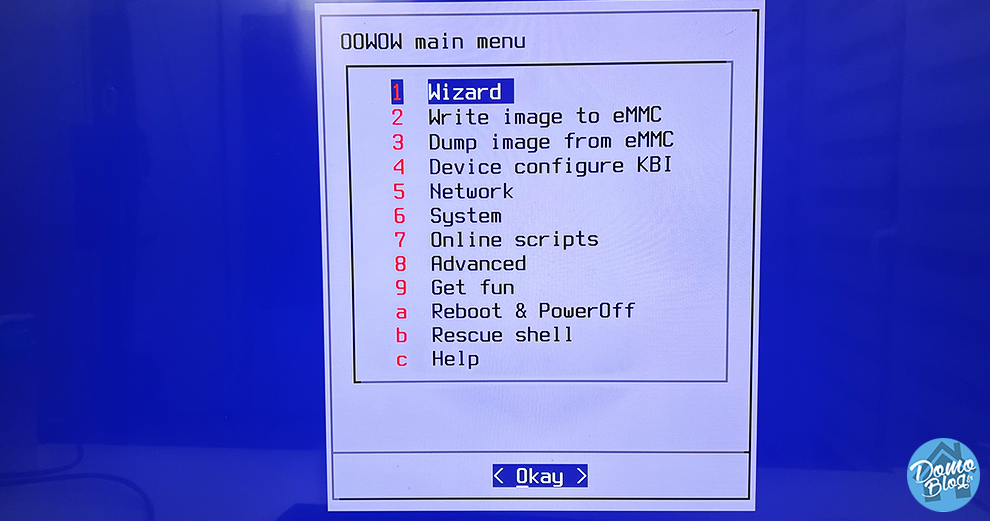

Au démarrage sur la carte SD, l’assistant Oowon apparait à l’écran, lancez simplement l’assistant d’écriture d’une image sur la memoire interne eMMC pour commencer.
- Naviguez jusqu’à l’image systeme HAOS pour le VIM3.

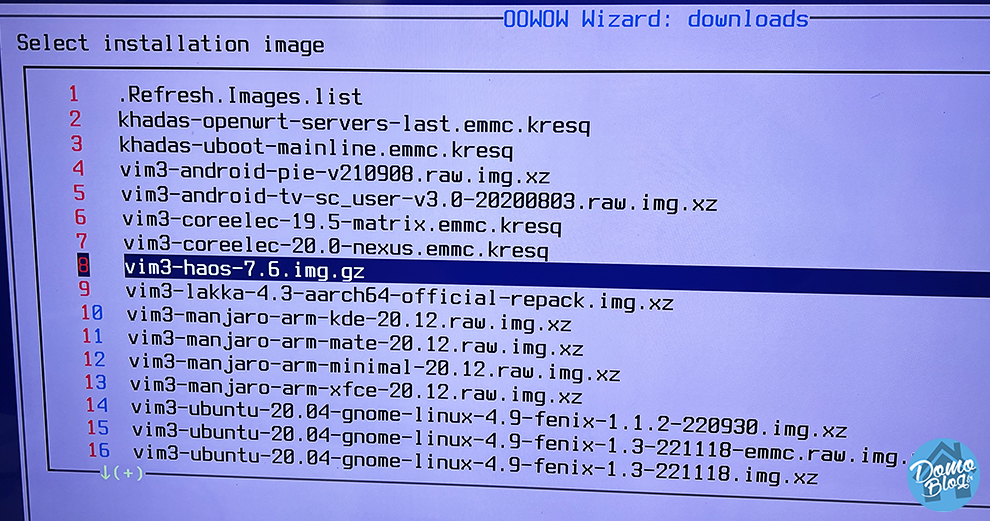

L’assistant commence par vous demander quelle image vous desirez installer sur le VIM3.

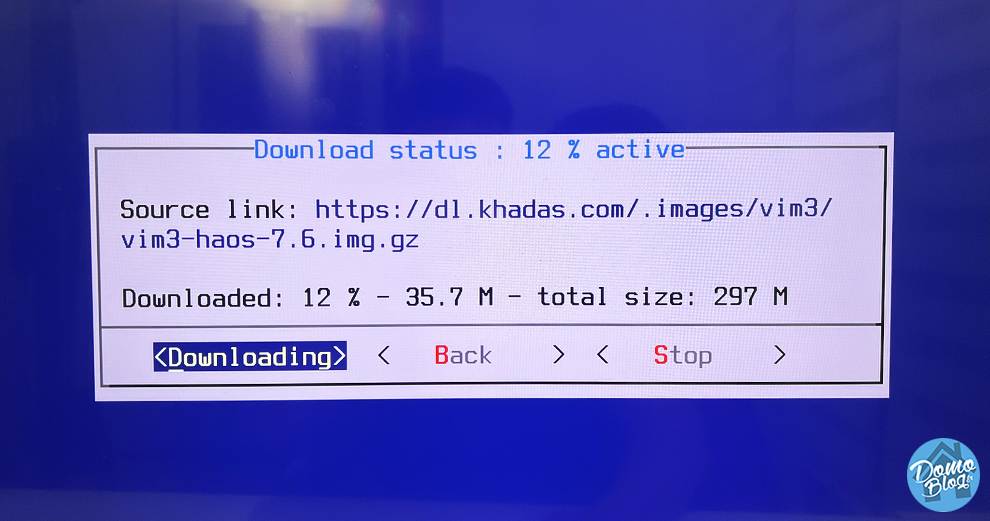

- Lancez le téléchargement et patientez quelques secondes.
Télecharger l’image Khadas HAOS officielle.

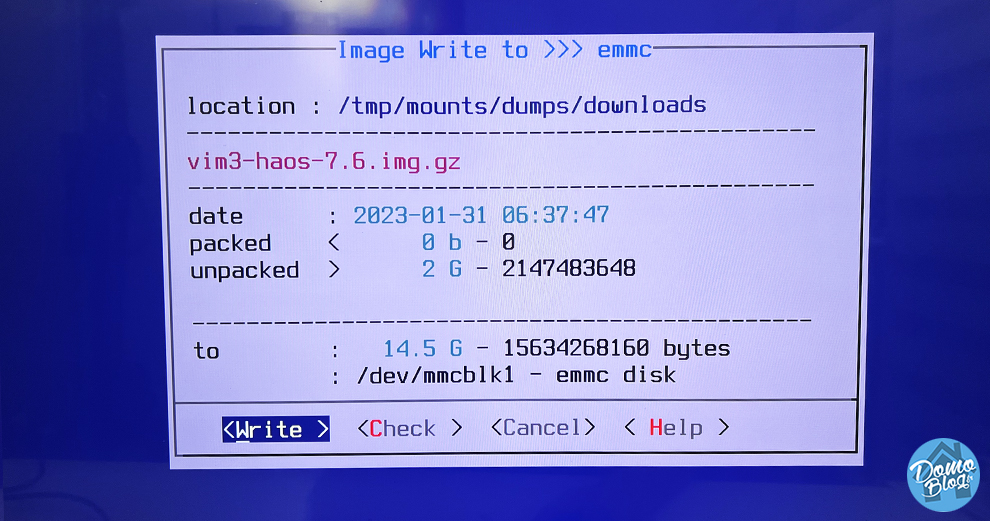

- Lancez l’écriture de HAOS sur le stockage eMMC interne du VIM3.
Maintenant téléchargé, l’image à besoin d’être écrite sur la mémoire interne du VIM3.

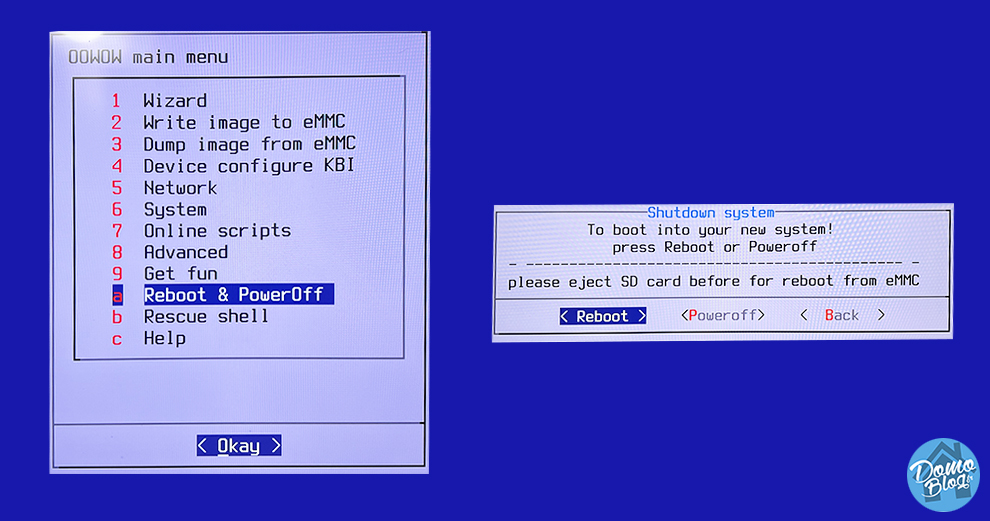

- Redémarrez le VIM depuis le menu OOWON pour finaliser l’installation
Il ne reste plus qu’une dernière opération sortir du menu d’installation et enfin démarrer sous le systeme domotique fraichement installé.

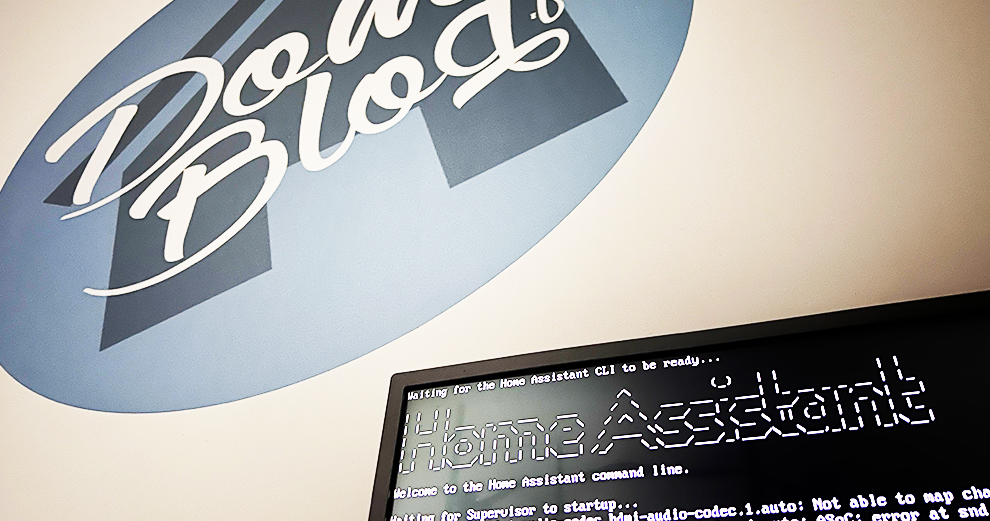

- Au redémarrage, le VIM3 boot directement sous Home Assistant OS.
C’est terminé, comme vous le voyez à l’écran le VIM3 est à présent votre box domotique Home Assistant, il n’est plus necessaire de conserver l’écran branché.
- Onboarding Home Hassistant
C’est terminé, HA OS est à présent installé sur le VIM3 il ne reste plus qu’à se connecter sur son adresse IP depuis un navigateur pour faire l’onboarding. Attachez vos ceintures et embarquez pour la domotique DIY performante et sécurisée !
Laissez-vous guider par l’assistant et découvrez comment développer votre installation domotique Home Assistant avec nos nombreux guides sur le sujet.
Enfin pour le protocole domotique, vous avez le choix entre deux dongles que je vous conseille fortement qui sont déjà prêts pour Matter, le futur de la domotique.

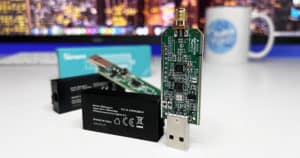

Sonoff ZBDongle E : L’évolution du contrôleur Zigbee qui ouvre les portes à Matter à votre domotique
Basée autour du SoC EFR32MG21, cette nouvelle version du dongle domotique de Sonoff apporte quelques améliorations notables à son prédécesseur qui est déjà une référence en la matière. En effet, depuis l’émergence du protocole domotique Zigbee les références de contrôleur…

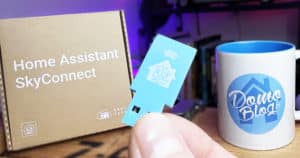

Home Assistant SkyConnect le dongle domotique Matter officiel
Nous vous en parlions dans une actualité cette année, l’équipe Home Assistant travaillait sur un dongle officiel pour son système domotique, doté d’une puce Zigbee compatible Thread et Matter ready. Un contrôleur domotique nouvelle génération, un des premiers du nom…

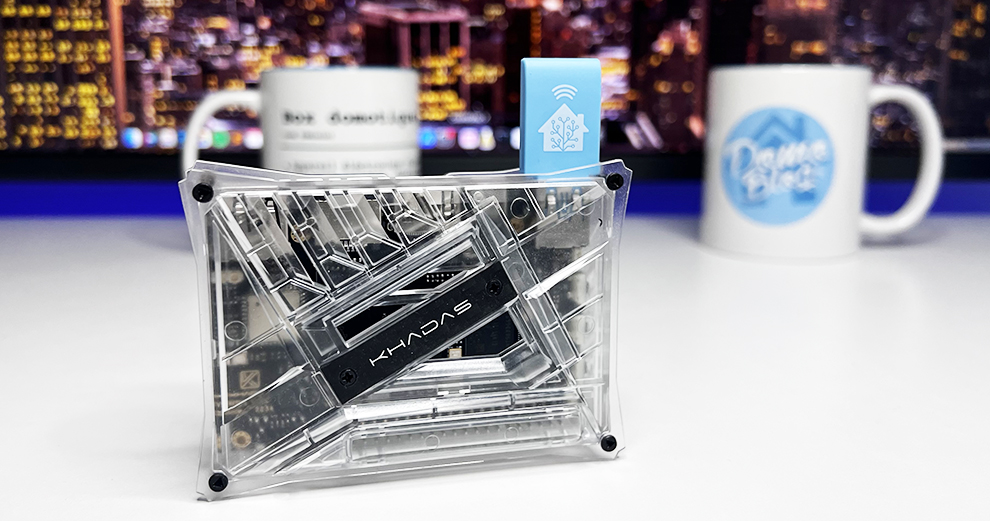

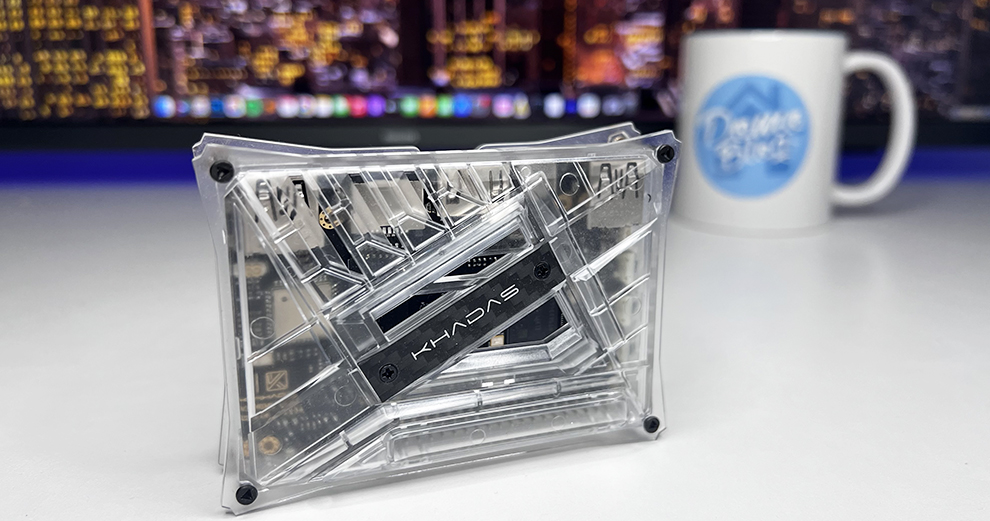

Un boîtier pour finir la box domotique DIY Khadas
Pour terminer, Khadas propose également un boîtier très beau et peu cher qui termine parfaitement le projet de box domotique DIY à l’aide du VIM3 puisqu’il vous offre une protection qui apporte la petite touche finale à votre projet domotique.
Avec ce VIM3, vous avez assurément un projet domotique DIY solide endurant et économique. Décliné en deux versions différentes, le VIM3 Basic à 120€ qui embarque 2 Go de mémoire et 16Go de stockage eMMC. Nous vous proposons un bon de réduction exceptionnel qui fait passer ce dernier sous la barre des 120€.
Enfin, une version VIM3 Pro qui propose 4Go de mémoire et 32Go de stockage interne eMMC commercialisé au tarif de 164€, pour lequel nous vous proposons un bon de réduction exclusif qui permet de passer sous la barre des 160€.
Bonjour, merci pour cet article, j’ai suivi vos conseils et tout s’est bien passé, à part que je n’ai pas acces du tout à l’interface wlan0 depuis Home assistant. Sachant qu’avant de flasher l’image, j’ai bien acces au wifi avec Oowon.
Vous aviez testé le wifi ? Merci d’avance
Bonjour,
quelle solution pour étendre le stockage sur un Khadas VIMS ?
Car HA m’indique assez fréquemment que le stockage est presque saturé
Un SSD, c’est possible comme sur un pi ?
Bonjour,
il y a un port pour SSD NVMe disponible sur la carte si besoin.
Article très intéressant, quelques questions malgré tout.
Je souhaiterais piloter ma domotique via un écran tactile mural (autre qu’une tablette), serait-ce envisageable avec ce système ?
Pourrions-nous envisager de conserver Android afin de piloter également notre système Sonos via cet écran ? Et quel écran pourrait être compatible ?
Merci d’avance.
Bonjour,
dans le cadre d’un serveur domotique, il est preferable de ne lui laisser que cet unique rôle pour eviter tout probleme.
Le plus simple serait un VIM dedié à la gestion de la domotique (serveur) et une tablette dediée au pilotage de ce dernier sous android. Sinon, pour eviter la tablette, un second VIM sous android avec un écran, mais c’est grandement compliqué les choses. La tablettes est plus pratique et simple.
Merci pour le tuto, très efficace.
Par contre le wifi n’est pas fonctionnel sur ce matériel et avec HAOS.
