Sur la scène domotique, si cela n’a pas toujours été le cas par le passé, il y a maintenant un large choix en matière de micro-modules encastrables destiné à nous aider à automatiser la maison de manière transparente. En effet, il y a 10 ans de cela il n’y avait que les modules Fibaro et Qubino tous deux sous le protocole Z-wave et à des prix au-dessus de la barre des 50€, sinon il fallait passer par des modules en 433Mhz pas toujours très fiables et sécurisés.
Mais en 10 ans, le marché a bien évolué et c’est rien de le dire. Le marché de la maison connectée et plus particulièrement de la domotique est devenu un marché concurrentiel qui a vu de nombreuses marques proposer des micro-modules encastrables. Maintenant avec les assistants connectés Amazon et Google, ce sont plusieurs marques qui proposent des micro-modules en Wi-Fi comme les célèbres modules Shelly. Shelly qui propose aussi maintenant ses célèbres modules sous le protocole domotique Z-wave à des prix intéressants.
Mais il faut aussi et surtout compter avec le protocole Zigbee aujourd’hui, et dans cette gamme aussi il y a plusieurs marques qui proposent des modules encastrables. Et la non moins célèbre marque NOUS que nous connaissons plus pour sa prise Zigbee économique et pratique vient d’agrandir son catalogue avec une série de micro-modules encastrables très intéressants.
Des micro-modules pour tous les usages ou presque
Que ce soit pour piloter un éclairage, un volet roulant, un portail, une porte de garage ou encore un prise, les micro-modules sont pratiques et utiles un peu partout dans la maison. Le principale avantage de ce type de périphériques domotiques, c’est qu’ils permettent de se substituer à la fonction manuelle historique, le bouton ou l’interrupteur, et viennent apporter la possibilité de piloter automatiquement à distance l’appareil que l’interrupteur commande, tout en conservant l’action manuelle historique.

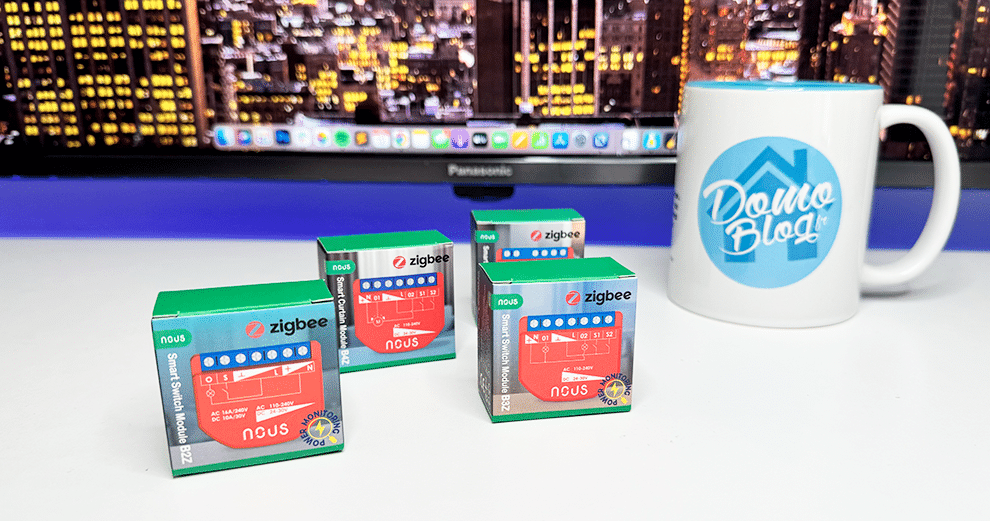

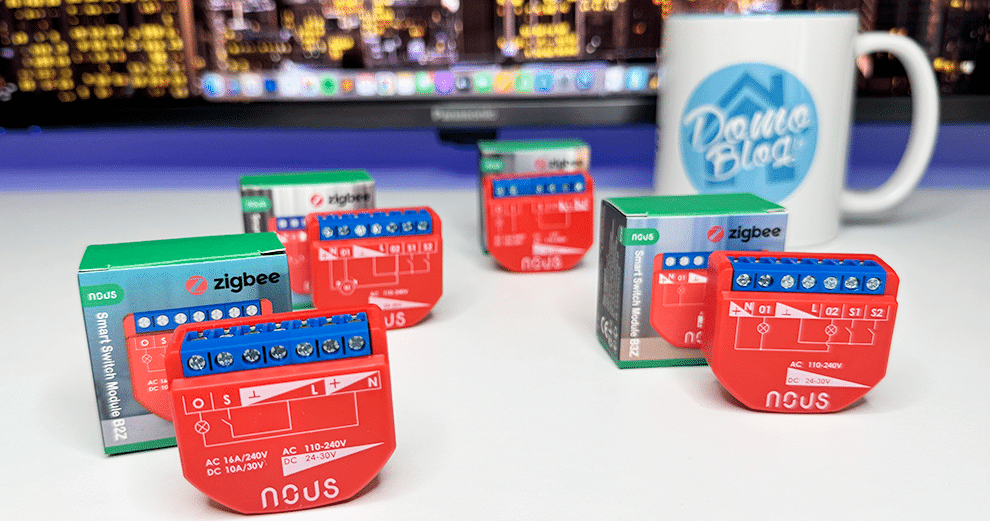

La nouvelle gamme NOUS nous propose donc 4 modules encastrables dont un premier module pour piloter une charge AC ou DC, un second capable de piloter une charge (prise/appareil) ou une lumière, un troisième qui permet de piloter deux charges différentes via le même module, puis un dernier module capable de piloter un volet roulant.
Important de le mentionner, l’ensemble des modules NOUS nécessite le neutre à l’interrupteur pour fonctionner.
Une gamme intéressante même s’il manque un module avec contact sec pour permettre le pilotage d’un ouvrant de type porte de garage ou portail. Espérons que NOUS vienne combler ce manque rapidement car ces modules sont vraiment très intéressants sur plusieurs points.
Une taille réduite bien pratique pour les micro-modules NOUS Zigbee

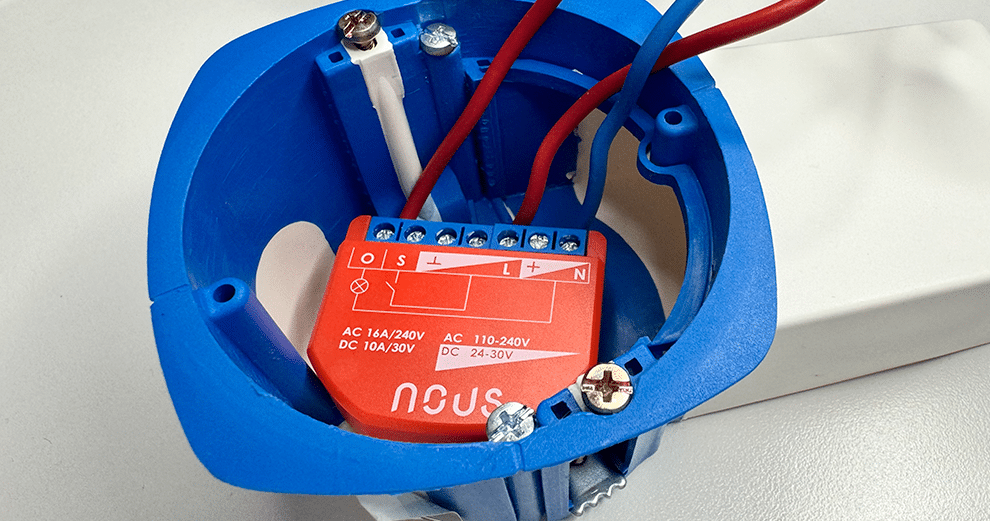

En règle général, le micromodule vient se loger dans la boîte d’encastrement derrière la prise ou l’interrupteur et passe donc totalement inaperçu. Encore faut-il qu’il ne soit pas trop gros. C’est le cas pour ces modules encastrables qui sont parmi les plus petits du marché et il n’est même pas nécessaire d’avoir obligatoirement recours à une boite à chaussette pour espérer arriver à loger le module derrière un interrupteur.
Ceci étant dit, je recommande tout de même la boite à chaussette dans la majorité des cas pour laisser respirer le module et ne pas écraser les fils qui sont parfois nombreux derrière un interrupteur.
Un design qui rappel beaucoup certains modules Shelly, c’est presque à s’y méprendre

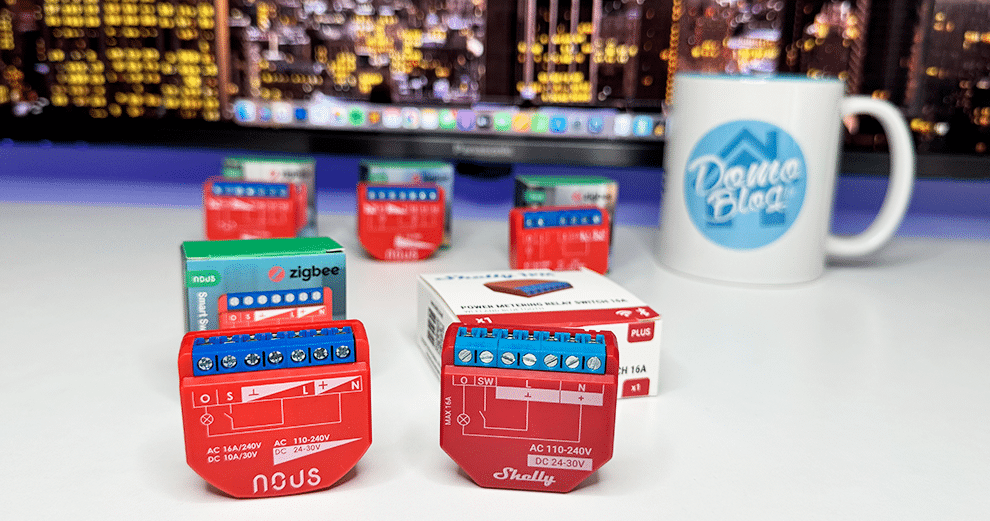

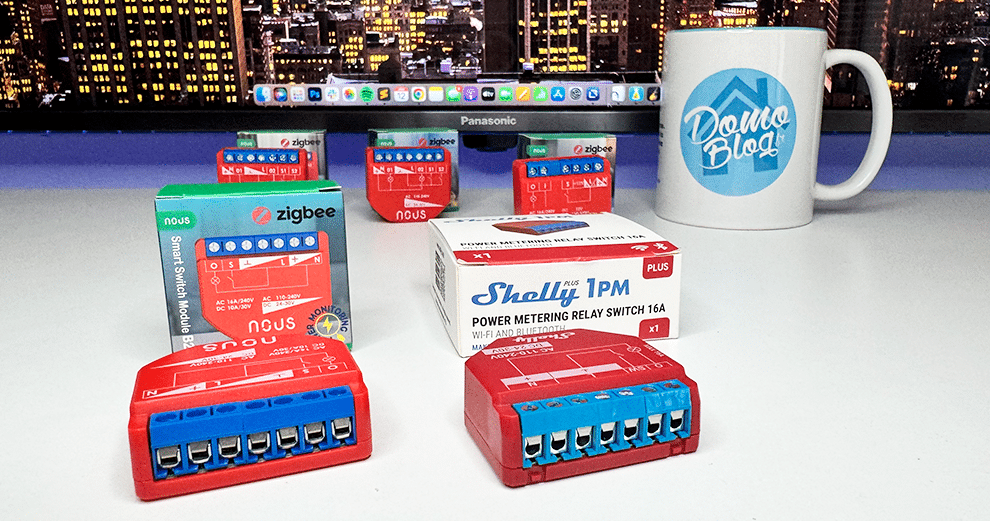

En effet, mis l’un à côté de l’autre un module NOUS et le célèbre module Shelly 1PM rouge se ressemblent beaucoup, vraiment beaucoup.
De la couleur à la forme en passant par la taille et la couleur ou encore le nombre de borniers. Ce sont quasiment des clones, mais le NOUS fonctionne en Zigbee lui !
Compatibles avec la plupart des solutions domotiques et surtout Zigbee2MQTT

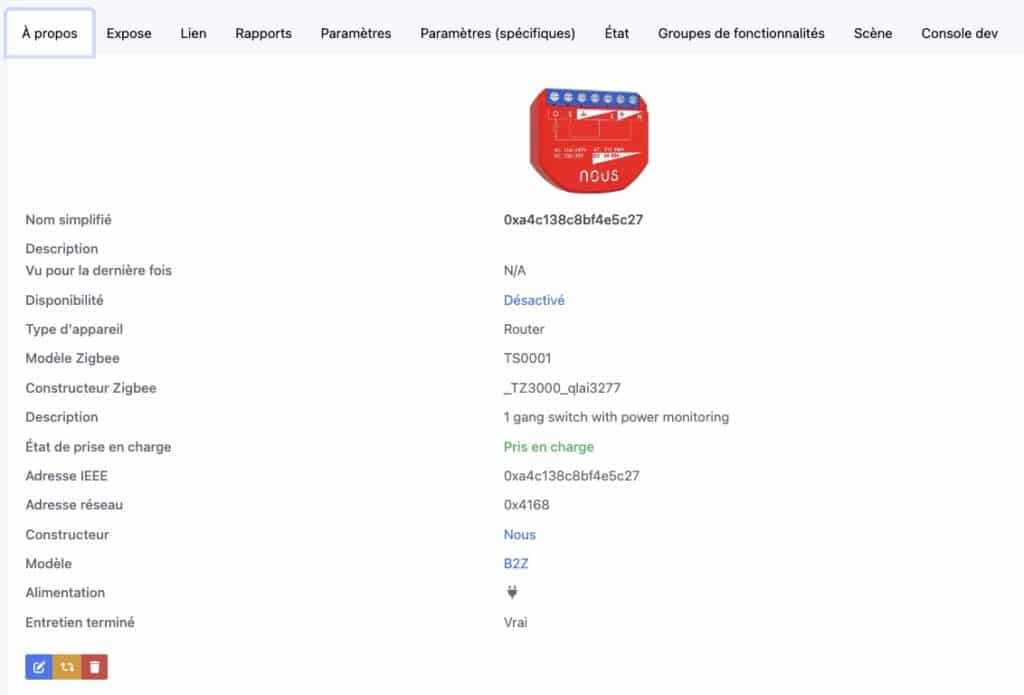

La gamme de micro-modules NOUS, bien que nouvelle est déjà pleinement supportée par Zigbee2MQTT comme c’est souvent le cas. Autre information qui est aussi le cas en règle générale quand il s’agit de périphériques Zigbee alimentés sur le secteur, ces modules se comportent comme des routeurs Zigbee et par conséquent favorisent la propagation et le maillage dans le réseau domotique Zigbee de la maison. Je vous rappelle que la prise NOUS est une référence en la matière qui se comporte comme un des noeuds de routage les plus performants, ces modules encastrables sont très probablement du même niveau.

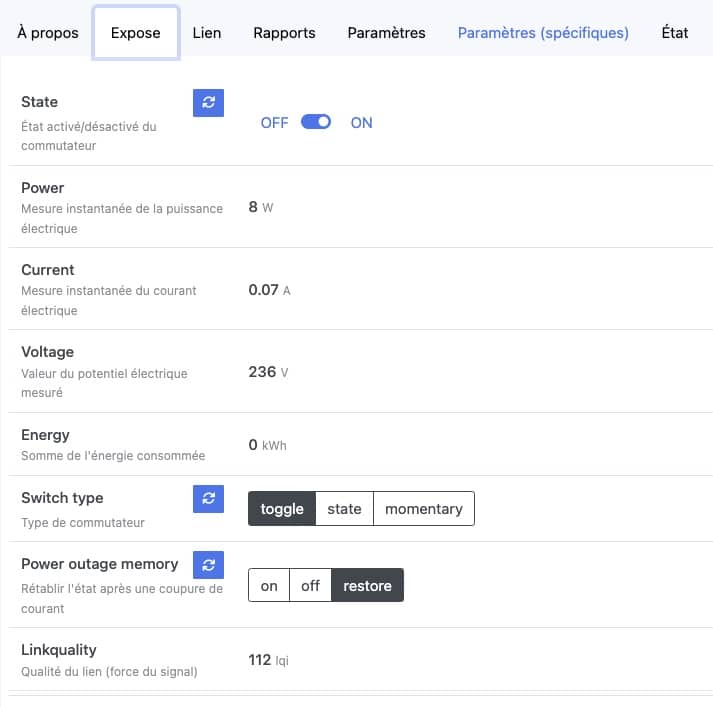

L’ensemble des paramètres possibles et informations sont aussi de la partie et ces modules disposent aussi d’une donnée intéressante qui concerne la consommation d’énergie avec une mesure et un suivi complet remonté au système domotique qui le contrôle. Pratique pour en plus de gérer un éclairage ou un appareil, de pouvoir aussi en suivre la consommation dans le tableau de bord Energie de Home Assistant par exemple.
Attention au raccordement

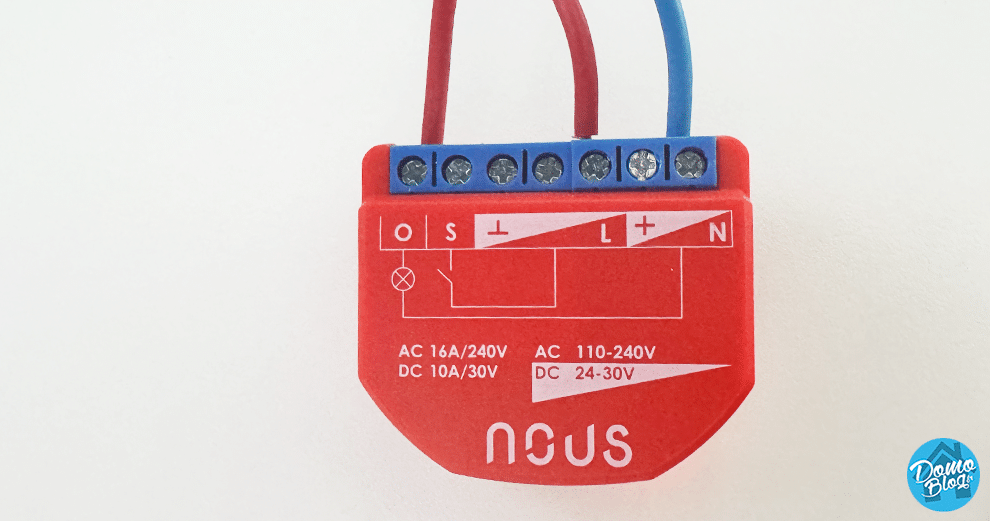

Dans les faits, les modules sont efficaces et performants, en test au domo-lab, nous aurons l’occasion de les découvrir mis en oeuvre plus en détail dans des cas concrets via de prochains guides du blog, mais je peux déjà vous confirmer qu’il sont fiables et efficaces. Attention toutefois sur un point, le câblage. Pourtant habitué de câbler des modules, j’ai été un peu vite et aie mal interprété les pictogrammes sur le bornier du premier module que j’ai installé, le module B2Z et paf… Disjoncteur qui saute.
En effet, les pictos ne sont pas très clairs au premier coup d’oeil du fait que le module fonctionne en basse et très basse tensions. Pour ce B2Z particulièrement où je me suis fait avoir, il ne faut pas comprendre que le deuxième bornier tout à droite est la phase, mais bien un second neutre.
Autre info pour avoir fait la boulette, le module encaisse très bien les chocs car il fonctionne toujours malgré un petit court circuit. Il y a donc tout ce qu’il faut en matière de protection sur l’électronique du module.
Des modules économiques, mais en Zigbee s’il vous plaît
En plus d’être petit et donc pratique à installer dans une boite d’encastrement et d’être riche en fonctionnalités, le tout sur le protocole Zigbee hautement préferable au Wi-Fi, c’est aussi une gamme économique que nous livre NOUS.
Avec des modules entre 19€ et 24€, c’est sans aucun doute une gamme qui va remporter le même succès que les prises NOUS Zigbee.
Bonjour Aurélien, merci pour l article et la découverte. 👍
Merci pour ce petit test, cela m’a bien aidé pour relier ce B2Z.
Par contre, impossible de brancher correctement le B1Z?
Bonjour, j’ai un vrai souci avec le câblage du module NOUS B1Z : les schémas publiés par DOMADOO et même celui dans l’emballage du module (accédé par le QR Code) ne sont pas conformes à la réalité (au moins en 240V). Dès qu’il est alimenté le module est bien reconnu par HA (on entend le relais qui claque) mais la charge (une simple ampoule dans mon cas pour tester) n’est pas alimentée. Avez-vous un schéma de câblage éprouvé indiquant clairement sur quelles bornes on doit brancher la charge, et si la borne S doit être connectée et si oui à quoi ?
Grand merci d’avance
Ayant trouvé l’explication, je réponds à mon propre commentaire afin que les autres demandeurs en bénéficient. En fait il s’agit (comme indiqué dans la doc) d’un “contact sec” entre les broches I et O (les plus à gauche sur un B1Z), ce qui signifie que ces broches sont totalement isolées de l’électronique du module. Au repos il n’y a aucune tension sur l’une et l’autre de ces broches ; et quand le relais est enclenché, il y a contact total (résistance nulle) entre ces broches. je l’ai vérifié à l’ohmmètre avant tout autre essai. Le câblage s’en déduit facilement : on amène d’abord phase/neutre de l’installation sur L et N (les 2 broches les plus à droite sur un B1Z) pour alimenter l’électronique du module. Quant à la charge, son neutre est en principe déjà branché (sinon on le fait !) sur le neutre général de l’installation (qu’on a donc aussi connecté sur la broche N) et on branche la phase de l’installation (qu’on a donc aussi connecté sur la broche L) sur I (c’est l’entrée de tension 240V), puis la phase en sortie de relais, broche O, vers la phase de la charge.
L’erreur fondamentale de tous les schémas qu’on trouve sur ces modules, y compris ceux du fabricant, est d’avoir représenté en rouge l’entrée de la phase sur I (ça c’est correct) mais d’avoir représenté la sortie du relais broche O en bleu comme si c’était un neutre … je ne suis pas le seul à avoir été perturbé !
Bonjour,
Merci beaucoup pour votre explication.
Après plusieurs jours de recherche infructueuses sur le sujet c’est la seule réponse valable et constructive que j’ai pu trouver. J’ai même consulté l’aide de l’application NOUS qui ne fournit aucune explication de câblage.
Je n’ai pas encore le temps de mettre en pratique votre solution mais j’espère la tester bientôt. Je reviendrai commenter le résultat final.
