Déjà six années que le Raspberry Pi Zero existe. Le fameux tout petit ordinateur à 5€ est une réussite qui permet plus que jamais de rendre accessible le nano-ordinateur au plus grand nombre. Avec plus de 4 millions d’unités vendues, les Pi zéro et Pi zéro W voient un petit nouveau rejoindre la famille, le Pi zéro W2.
Le tout petit ordinateur Raspberry Pi Zero a fait un sacré bout de chemin. Présent aussi bien dans des projets personnels que ceux des Makers ou encore dans l’équipement de respirateurs d’hôpitaux pendant la crise de Covid-19.
Pendant ces cinq années, la fondation n’a cessé de travailler sur un projet de mise à jour pour apporte plus de puissance au Pi zéro tout en conservant les mêmes proportions. Ce ne fut pas chose aisée tant l’espace est réduit pour y implanter les composants. Mais ce jour est arrivé avec le Pi Zero W2.

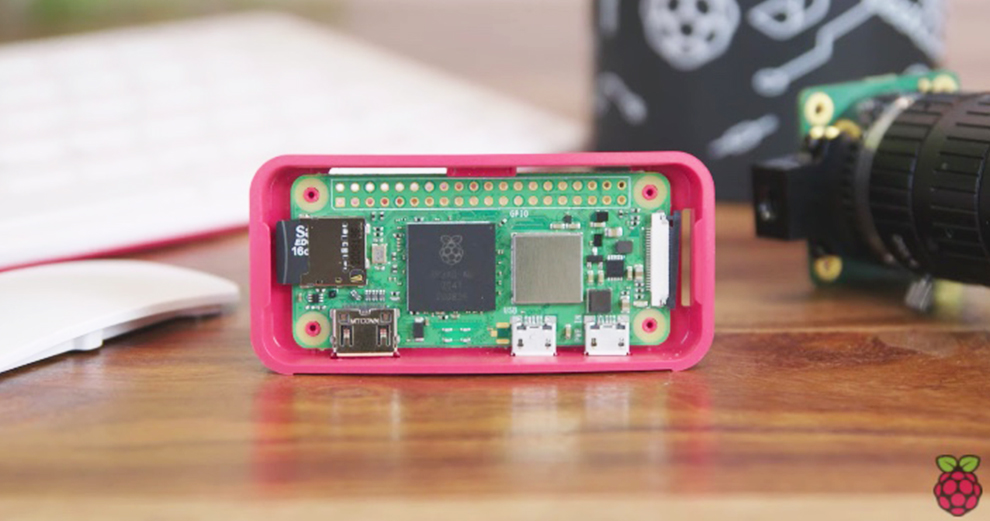

Raspberry Pi Zéro 2W : Un Raspberry Pi 3 dans une taille mini
Annoncé au prix de 15$ soit un peu plus cher que son prédécesseur, mais avec des caractéristiques bien plus étendues. Pour rappel le Pi zéro avait été lancé à 5$ puis le Pi zéro W, qui apportait la connectivité wifi au tarif de 10$. C’est donc avec un surplus de 5$ qu’arrive de Pi zéro 2 W. Mais aussi et surtout avec des capacités décuplées, toujours dans un encombrement de 65mm x 31mm. Etant donné que la taille est identique, les accessoires actuels sont aussi compatibles avec cet nouvelle version.
Ce tout nouveau Raspberry Pi garde donc les mêmes proposions réduites et se voit doté du SoC Broadcom BCM2710A qui équipe les Raspberry Pi 3. Les quatre coeurs de cet ARM Cortex-A53 sont cadencés à 1GHz et accompagnés de 512Mo de mémoire DDR2.
Les caractéristiques techniques du Pi Zéro 2W
- Broadcom BCM2710A1, SoC 64 bits quadricœur (ARM Cortex-A53 à 1 GHz)
- SDRAM LPDDR2 de 512 Mo
- Réseau local sans fil IEEE 802.11b/g/n 2,4 GHz, Bluetooth 4.2, BLE
- 1 × interface USB 2.0 avec OTG
- Empreinte d’en-tête d’E/S 40 broches compatible HAT
- Emplacement pour carte microSD
- Mini-port HDMI
- Vidéo composite et points de soudure des broches de réinitialisation
- Connecteur caméra CSI-2
- H.264, décodage MPEG-4 (1080p30) ; Encodage H.264 (1080p30)
- Graphiques OpenGL ES 1.1, 2.0
Un encombrement réduit responsable des 5 années d’attente
Le principal obstacle à la création d’un Raspberry Pi Zero plus performant a toujours été l’encombrement. Avec une carte minuscule et un placement de composants à un seul côté, il n’y a pas de place physique pour accueillir à la fois le SoC principal et une puce mémoire SDRAM discrète.
Comme Raspberry Pi 1, Raspberry Pi Zero et Zero W sont construits autour du SoC Broadcom BCM2835. Cela répond au problème d’encombrement en utilisant la technologie package-on-package (PoP). Cela permet au package SDRAM d’être intégré directement au-dessus du SoC et ainsi gagner de la place.

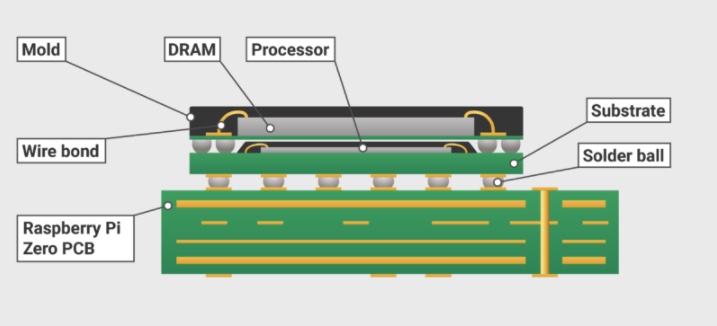

Le principe du PoP est une bonne solution si la partie silicium du processeur est suffisamment petite pour tenir entre les soudures de la puce mémoire comme expliquée sur le schéma ci-dessous.
Malheureusement avec l’introduction des processeurs Cortex A7 et Cortex A53 des générations qui ont suivi le Raspberry Pi 1 le principe PoP n’est plus possible étant donné la taille du processeur comparé à la cavité de la puce SDRAM.

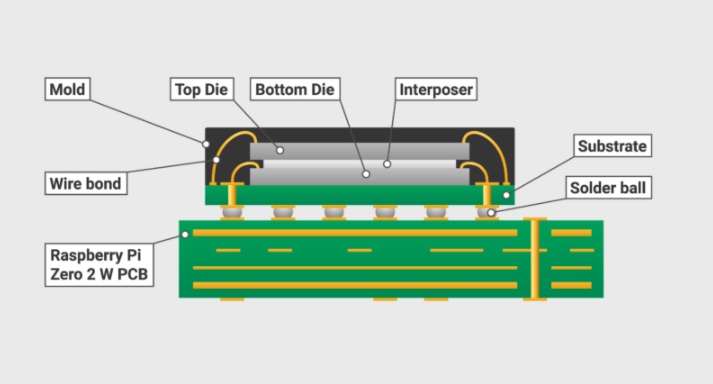

C’est grâce à un ancien salarié de chez Broadcom qui travaille aujourd’hui chez Raspberry Pi qu’une solution a vu le jour pour lancer une Pi Zero de nouvelle génération. C’est ainsi qu’a été créé le RP3A0, un SiP moderne qui combine une puce BCM2710A1, une puce LPDDR2 et les condensateurs nécessaires pour l’alimentation du noyau.
Comment refroidir le processeur emprisonné sous la puce mémoire ?
Qui dit processeur plus puissant dit plus de chaleur degagée. Mais alors comment refroidir sans dissipation active ? Pour cela les ingénieurs de la fondation ont travaillé sur le circuit imprimé (PCB) pour y integrer plus de cuivre au niveau des puces. Le cuivre est bien connu pour conduire la chaleur et ‘est donc une solution simple et astucieuse de refroidir ce nouveau Raspberry Pi zero W2.
Disponibilité du Raspberry Pi Zero 2 W
Ce nouveau Raspberry Pi Zero 2 W est disponible dès à present dans de nombreux pays comme le Royaume Uni, l’Europe, les USA, le Canada et Hong Kong. Il sera distribué dans les autres pays par la suite pour une couverture identique au autres modeles. Malheureusement ce nouveau Raspberry Pi n’est pas non plus à l’abri de la pénurie de semi conducteurs que nous subissons actuellement. La fondation prevois donc de distribuer 200 000 unités cette année et 250 000 autres au premier semestre 2022.
